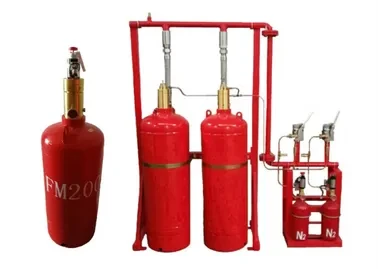

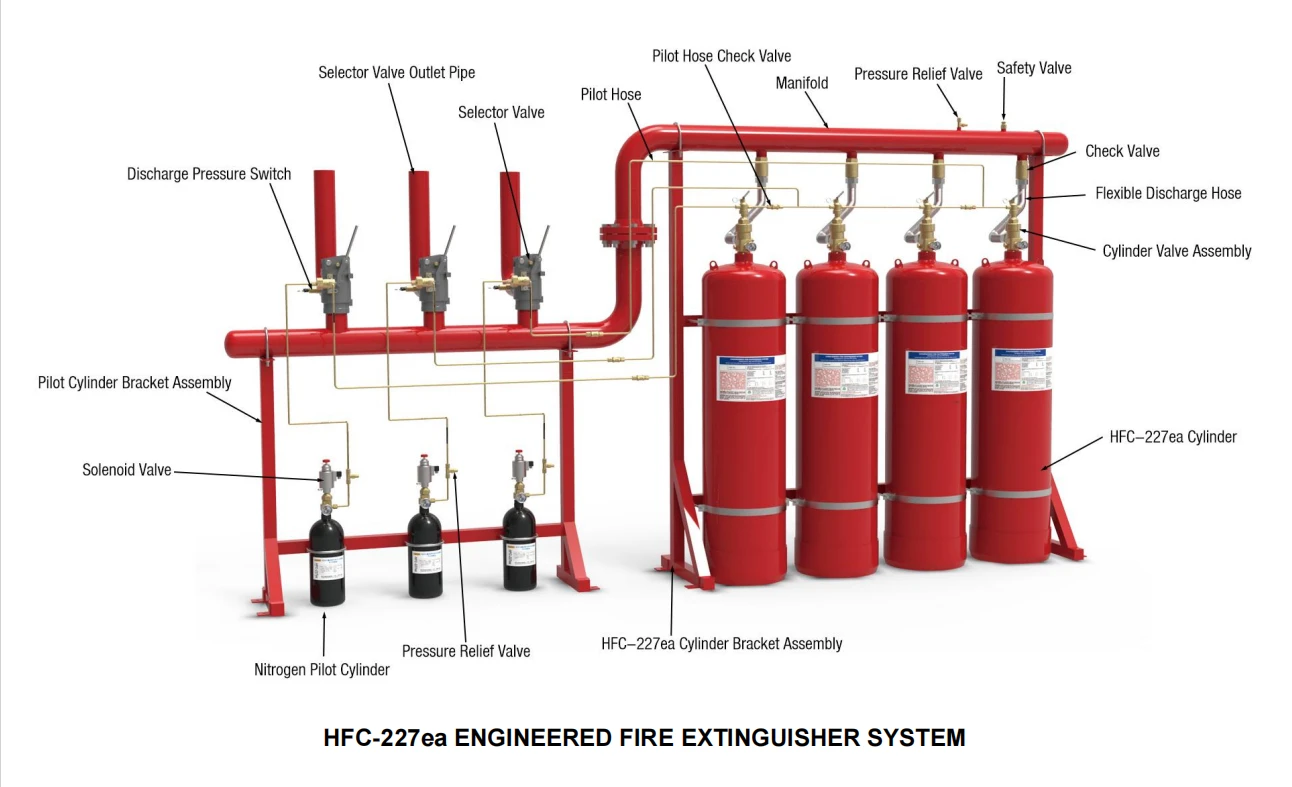

FM200 Yangın Bastırma Sistemi

Tasarlanmış sistem verileri
Model	QMQ4.2/90N-JM	QMQ4.2/120N-JM	QMQ4.2/150N-JM
Silindir kapasitesi (L)	90	120	150
Maks. Çalışma Basıncı (MPA)	5.3
Depolama Basıncı (MPA)	4.2
Çalışma sıcaklığı aralığı	0 ~ 50 derece (sistem odası); -10 derece (koruma alanında min sıcaklık)
Şarj oranı (kg/m³)	950'den az veya daha az
Hava İşleme Basıncı (MPA)	6.0
Çalışma voltajı (V)	AC220
Yedek Gücü (V)	DC24
Dekla süresi (ler)	10'dan az veya 10'a eşit
Sistem Başlangıç ​​Yöntemi	Otomatik / Manuel / Acil Durum İşlemi
Onay ve Standart	ISO 9001-2015



HFC -227 EA, test edilmedikçe ve tanınmadıkça aşağıdaki malzemeleri içeren yangın üzerinde kullanılamaz:

 Havanın yokluğunda hızlı oksidasyon yapabilen selüloz nitrat ve barut gibi kimyasalların belirsizini veya karışımları.
 Lityum, sodyum, potasyum, magnezyum, titanyum, zirkonyum, uranyum ve plütonyum gibi reaktif metaller.
 Metal hidritler.
 Bazı organik peroksidaz ve hidrazin gibi oto-termal ayrışma geçirebilen kimyasallar.

Depolama silindirleri:Depolama silindirleri dik bir konumda tutulmalı ve ulaşım sırasında güvenli bir şekilde sabitlenmelidir. Depolama silindirlerinin yerinde yuvarlanmasına veya sürüklenmesine izin verilmez. Arabalar, forkliftler ve diğer benzer güvenli kullanım araçlarını kullanın.

UYARI: Basınç depolama silindirinin uygunsuz çalışması çok tehlikelidir ve şiddetli deşarj, kişisel yaralanma ve mülk kaybına neden olabilir. Ürünü çalıştırmadan önce, operatörün profesyonel eğitim alması gerekir

UYARI: Çıkış kapağı kaybolursa, silindir kümesini çıkarmadan önce silindir vanasının çıkışına yeni bir çıkış kapağı bulunmalı ve takılmalıdır.

UYARI: Bu gereksinimler izlenmezse, uygunsuz operasyon ciddi kişisel yaralanmalara, ölüm ve maddi hasara neden olabilir.

UYARI:Bu sistemle doldurulmuş yangın söndürme maddesi, yangını söndürürken belirli miktarda hidrojen florür gazı üretmek için ayrışacaktır. Yüksek hidrojen florür gazı konsantrasyonu personelde yaralanmaya neden olabilir. Yangın söndürme cihazı söndürme aracısını serbest bırakmadan önce, tüm personel gecikme süresi içinde sahneyi boşaltmalıdır. Yangın söndürüldükten sonra, personel sahneye girmeden önce egzoz gazı taburcu edilmelidir.







Kurulum ve işletme için önlemler



1.1. Bu sistemin kurulum sitesi aşağıdaki gereksinimleri karşılamalıdır:
Depolama silindirleri arasındaki ortam sıcaklığı 0 derecesidir -＋ 50 derece; Kuru ve iyi havalandırılmalıdır;
 Hava patlayıcı, iletken toz ve aşındırıcı zararlı maddeler içermemelidir, aksi takdirde cihaz korunmalıdır;
 Operatörlerin yaklaşması kolay, girmesi ve çıkması kolay ve yangına neden olmaya neden olmayan bir oda. Odanın kapısı dışa doğru açılmalıdır.
1.2. Bu cihazı yükleyen, hata ayıklayan ve kullanan Personnel, bu cihazın temel yapısı, çalışma prensibi, performans ve eylem sürecine ve her valfin yapısı ve çalışma durumuna aşina olmalıdır.
1.3. Taşıma ve kurulum sürecinde, silindir grubu ısı kaynağına yaklaşmaktan kaçınmalı ve çarpışmayı önlemek, uzanmak ve baş aşağı doğru yüklenmeli ve boşaltılmalıdır.
1.4. Yangın söndürme maddesi silindir kitinin çerçevesi ve hareketli gaz silindir kitinin çerçevesi, ankraj cıvataları ile sabitlenmelidir.
1.5. Solenoid çalıştırma silindir valfi, taşıma, kurulum ve hata ayıklama sırasında çarpışmalar ve titreşimler nedeniyle solenoid baştan çıkarma silindir vanasının sızıntısını veya arızasını önlemek için bir güvenlik pimi ile donatılmıştır. Kurulum sahada tamamlandıktan sonra, güvenlik pimi kullanılmadan önce çıkarılmalıdır, aksi takdirde valf başlamaz ve sistem başarısız olur.
1.6. Silindir kiti sabit braket üzerine sıkıca takıldıktan sonra, çıkış bloke etme kapağı çıkarılabilir. Silindir kitini bakım sırasında borulardan çıkarmadan önce, silindir valfinin çıkışının üzerindeki hareketli silindir kitine çıkış takma kapağını takın.
1.7. Profesyonel olmayan eğitimli personelin kazaları önlemek için kurulmasına ve çalışmasına izin verilmez.
1.8. Yangın söndürme cihazı yangın söndürme ajanını serbest bırakmadan önce, tüm işçiler gecikme süresi içinde sahneyi boşaltmalıdır. Bu sistemle doldurulmuş söndürme maddesi, yangını söndürürken belirli bir miktarda hidrojen florür gazı üretecektir. Yüksek konsantrasyon hidrojen florür gazı personele zarar verebilir. Yangın söndürüldükten sonra, personel sahneye girmeden önce egzoz gazı taburcu edilmelidir.



Sistem Çalışma Prosedürleri



2.1 Operatör bu ürünün talimat kılavuzunu dikkatlice okumalı ve ilgili ürünlere aşina olmalıdır.
2.2 Bu sistem ekipmanı, otomatik alarm ve yangın söndürme kontrol sistemi ile birlikte, üç kontrol moduna sahip eksiksiz bir yangın alarmı ve yangın söndürme sistemi oluşturur: otomatik, elektrik kılavuzu ve mekanik acil durum kılavuzu. İnsansız koruma alanlarında otomatik kontrolün ve insanlı koruma alanlarında manuel kontrolün kullanılması önerilir.
2.3 Yangın söndürme cihazı yangın söndürme ajanını serbest bırakmadan önce, tüm personel gecikme süresi içinde olay yerinden tahliye edilmelidir. Yangın söndürüldükten sonra, personel sahneye girmeden önce egzoz gazı taburcu edilmelidir.
2.4 Mekanik acil durum çalışması gerektiğinde, spesifik çalışma aşağıdaki gibidir:
Solenoid, istenen yangın söndürme alanındaki solenoid-aktaran silindir valfini çıkarın ve düğmeye bastırın.
 Yatımcı gaz silindir kitindeki azot silindir kitini açmak için yeterli değilse, önce yangın alanındaki seçici valf sapını aşağı bastırın, basınç kolunu açın ve daha sonra valfi açmak için silindir valfi üzerindeki sapı çevirin.
2.5 Sistem yangın söndürmeyi uyguladıktan sonra, seçici valfi, basınç anahtarı, kontrol valfi, silindir valfi, vb. Zamanında sıfırlanmalı ve ilgili parçalar değiştirilmelidir.
2.6 Sistem mühendisliği tasarımının gereksinimlerine göre yangın söndürme ajanını ve azotunu yeniden doldurun.
2.7 İnceleme hazır olduktan sonra, cihazı normal bir çalışma durumunda yapın.
2.8 İlişkili olmayan personelin kazaları önlemek için bu sistem cihazının çalıştırılması engellenmelidir.



Kullanım ve Bakım Talimatları



Silindir valf düzeneği (Aracı Silindir Kiti)

3.1 Valfin manuel olarak açılması gerektiğinde, valf yalnızca sapı çevirerek açılabilir.
3.2 Basınç göstergesinin montajı: Şekilde gösterilen sıkıştırma somununun sonundaki dişli arayüz, basınç göstergesinin kurulum kısmıdır. İplik kökünün yüzeyine bir naylon conta koyun ve basınç göstergesini bir anahtarla sıkın.
3.3 Basınç Algılama, Silindir valfinin önüne, depolama silindirindeki basıncı gösterebilen basınç göstergeleri takılır. Belirtilen basınç değeri yeşil bölgeden daha düşük olduğunda, doldurulmalıdır.
3.4 Yangın söndürme maddesini ve sürüş gazı doldururken, basınç göstergesini çıkarın, sonunu yangın söndürme maddesi hortumuna bağlayın ve doldurmak için sıkıştırma somununu gevşetin.
3.5 Silindir valfi, yangın söndürme maddesi silindir grubundaki basıncı çok yüksek olmasını önlemek ve depolama silindirinin güvenliğini korumak için basıncı serbest bırakmak için bir güvenlik diyaframı ile donatılmıştır. Normal şartlar altında, güvenlik diyaframı hareket etmeyecektir. Sadece anormal koşullar altında (yüksek dolum basıncı ve yüksek ortam sıcaklığı gibi) patlayabilir. Güvenlik diyaframı aktive edildikten ve depolama silindirinin basıncı serbest bırakıldıktan sonra, güvenlik diyaframı derhal değiştirilmeli, bir gerginlik testi yapılmalı ve yangın söndürme maddesi doldurulmalıdır.



Solenoid Valf (İşaretleme Silindir Kiti)



4.1 Silindir valfi, silindir valfinin sızıntısına veya arızalanmasına neden olabilecek taşıma, kurulum ve devreye alma sırasında çarpışmalar ve titreşimler nedeniyle valfin arızalanmasını önlemek için bir güvenlik pimi (yukarıdaki şekilde gösterildiği gibi) ile donatılmıştır. Kurulum sahada tamamlandıktan sonra, güvenlik pimi kullanılmadan önce geri çekilmelidir, aksi takdirde valf başlamaz ve sistem başarısız olur.
4.2 Depolama silindirinin güvenliğini korumak için aşırı iç basıncın basıncı serbest bırakmasını önlemek için silindir valfine bir güvenlik diyaframı (diyafram patlama basıncı 9MPA) takılır. Diyafram hareket ettikten ve depolama silindirinin basıncı serbest bırakıldıktan sonra diyafram değiştirilmelidir.
4.3 Silindir valfinde iki açma modu vardır: elektrikli başlangıç ​​ve mekanik kılavuz. Elektrikli başlatma için, kontrolör elektromanyetik başarı oluşturma cihazını yapmak ve silindir valfini açmak için valf açma komutunu gönderir; Mekanik kılavuz, tapayı manuel olarak çıkarmak ve silindir valfini açmak için düğmeye basın.
4.4 Silindir valfi, silindirdeki başlangıç ​​gaz basıncını görüntülemek için bir basınç göstergesi ile donatılmıştır. Belirtilen basınç değeri yeşil bölgeden daha düşük olduğunda, başlangıç ​​gazı yeniden doldurulmalıdır.

Solenoid Valf (İşaretleme Silindir Kiti)

4.1 Silindir valfi, silindir valfinin sızıntısına veya arızalanmasına neden olabilecek taşıma, kurulum ve devreye alma sırasında çarpışmalar ve titreşimler nedeniyle valfin arızalanmasını önlemek için bir güvenlik pimi (yukarıdaki şekilde gösterildiği gibi) ile donatılmıştır. Kurulum sahada tamamlandıktan sonra, güvenlik pimi kullanılmadan önce geri çekilmelidir, aksi takdirde valf başlamaz ve sistem başarısız olur.
4.2 Depolama silindirinin güvenliğini korumak için aşırı iç basıncın basıncı serbest bırakmasını önlemek için silindir valfine bir güvenlik diyaframı (diyafram patlama basıncı 9MPA) takılır. Diyafram hareket ettikten ve depolama silindirinin basıncı serbest bırakıldıktan sonra diyafram değiştirilmelidir.
4.3 Silindir valfinde iki açma modu vardır: elektrikli başlangıç ​​ve mekanik kılavuz. Elektrikli başlatma için, kontrolör elektromanyetik başarı oluşturma cihazını yapmak ve silindir valfini açmak için valf açma komutunu gönderir; Mekanik kılavuz, tapayı manuel olarak çıkarmak ve silindir valfini açmak için düğmeye basın.
4.4 Silindir valfi, silindirdeki başlangıç ​​gaz basıncını görüntülemek için bir basınç göstergesi ile donatılmıştır. Belirtilen basınç değeri yeşil bölgeden daha düşük olduğunda, başlangıç ​​gazı yeniden doldurulmalıdır.



Seçici valf



5.1 Valfin manuel olarak açılması gerektiğinde, sapı aşağı bastırın ve seçici valfı açmak için pres kolunu açın.
5.2 Seçici valf çalıştırıldıktan sonra, kullanılmaya devam etmeden önce manuel olarak sıfırlanmalı ve anormal koşullar için kontrol edilmelidir.

Pilot Hortum Çek Valfi

Kurulurken, okla gösterilen Gaz akışı yönüne dikkat edin.

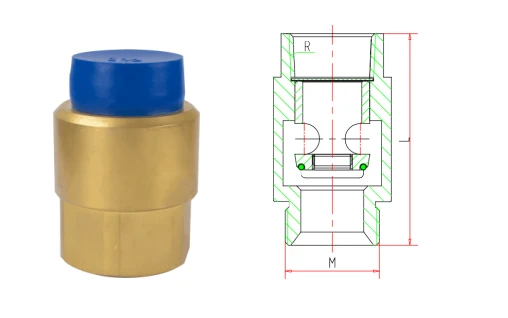

Çek valfı

Kurulurken, okla gösterilen akış yönüne dikkat edin.

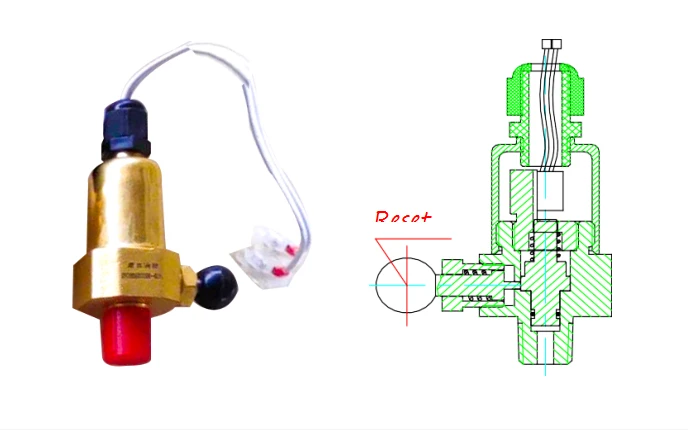

Deşarj basıncı anahtarı

Sinyal geri besleme cihazı etkinleştirildiğinde, Sıfırla Balo Kafası çıkarılır. Sıfırladıktan sonra kullanmaya devam edebilirsiniz.

Emniyet valfi

Kullanımdan sonra güvenlik diyaframı değiştirilmelidir. Değiştirilen güvenlik diyaframı, orijinal malzeme modeli, şekil, boyut ve kalınlık ile aynı olmalı ve nitelikli bir ürün olmalıdır.



İlgili endüstri bilgisi



FM200 yangın söndürme nedir?
FM 200, ısıyı yangın üçgeninden (oksijen, ısı ve yakıt) çıkararak çalışan temiz bir ajan yangın baskısıdır. Temizlemek için kalıntı bırakmayan renksiz, kokusuz ve elektriksel olarak iletken olmayan bir gazdır. İşgal altındaki alanlarda ve ozon tabakasında kullanım için güvenlidir.



FM200 ve CO2 arasındaki fark nedir?

Renksiz ve kokusuz bir ateş bastırma ajanı olan CO2, temiz bir ajan çözümü sunan gaz halindeki yangın söndürme kategorisine girer. Öte yandan, HFC -227 EA olarak da bilinen FM200, minimum kalıntı bırakırken hızla söndürme yangınlarında verimliliği ile bilinen sentetik bir yangın bastırma maddesidir.

FM200 ve temiz ajan yangın söndürme sistemi arasındaki fark nedir?

FM 200 sistemlerinden farklı olarak, ajan bir sıvı olarak saklanır ve boşaltıldığında bir gaza dönüştürülür. Bu temiz ajan, Halon'un yerine ve hidroflorokarbon söndürme maddelerinin bir alternatifidir, bu nedenle HFC fazına tabi değildir.



FM200 gazı insanlara zararlı mı?
FM -200 ™ kullanan temiz ajan sistemleri, yangınları söndürmek için kullanılan seviyelerde insanlar için toksik değildir. Bir yangın bastırma sistemi tasarlanırken, işgal altındaki alanlarda güvenli olacak temiz ajan konsantrasyon seviyelerinin doğru bir şekilde hesaplanmasına özellikle vurgu yapılır. Açık olduğu için, vizyonunuzu gizlemeyecektir.



FM200 bir gaz mı yoksa köpük mü?
FM200, yangın söndürme için kullanılan yanıp sönmeyen bir gazdır. Elektronik ürünlere zarar vermez, doğru kullanılır, insanların nefes alması için güvenlidir ve kapalı bir alanda kullanılabilir, bu da kolokasyon veri merkezleri için idealdir.



FM200 kalıntı bırakıyor mu?

FM -200, A Sınıfı, B ve C yangınları için temiz bir ajan yangın baskısıdır. Kalıntı bırakmayan renksiz, toksik olmayan bir gazdır. Bu nedenlerle, işgal edilen alanlarda ve diğer ajanların temizlenmesinin sorunlu olduğu yerlerde yüksek değerli varlıkları korumak için ideal bir çözümdür.



İnsanlar için en güvenli olan ateş bastırma sistemi ne tür bir yangın söndürme sistemidir?
Yangın bastırma sistemleri insanlara zararlı mı?

İnert gaz yangın söndürme sistemleri

Uygun kriterler dahilinde tasarlandığında, bu sistemler insan güvenlidir ve normal işgal edilen odalar için onaylanmıştır. İnert gazlar, sunucu odaları veya CNC makinelerine sahip endüstriyel tesisler gibi hassas ekipmanları barındıran ortamlar için idealdir.
